Introducción a la Soldadura por Arco

La técnica de soldadura por Arco eléctrico consiste en la fusión de un metal a temperatura elevada por empleo de un diferencial de potencial y valor de intensidad de corriente eléctrica determinado. Por medio de esta diferencia de potencial el aire se ioniza y los electrones son transportados a través de los electrodos y la pieza a soldar. El calor generado (4000°C), funde tanto el material base y el material de aporte el cual se deposita y crea el denominado cordón de soldadura. Los electrodos son conocidos también como material de “Aporte” se encuentran revestidos de una sustancia no metálica cuya composición química es muy variada (Celulosa, Oxido de Titanio, Carbonato de Calcio y Fluoruro de Calcio). Otros tipos de soldadura por Arco eléctrico son:

Soldadura por arco con electrodo recubierto

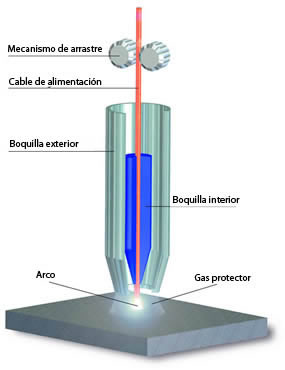

Soldadura por arco con protección gaseosa
Soldadura por arco con fundente en polvo o arco sumergido

Proceso Soldadura por Arco

1.- Condiciones generales de Inicio:

1.1. Tanto los electrodos así como las superficies a soldar deberán estar libres de todo tipo de contaminación, así como grasa, polvo, humedad, y defectos en la superficie.

1.2. Conociendo la relación intensidad/tensión podemos elegir las características del arco. Generalmente se necesita una tensión comprendida entre 40 y 110 V; esta tensión va descendiendo hasta valores de mantenimiento comprendidos entre 15 y 35 V.

2.- Materiales y Equipos

2.1. Máquina Soldadora (Fuente de Poder), la mayoría de los talleres emplean máquinas de soldar con tomas de voltaje a 220 V ó 380 V con línea a tierra. El cambio de polaridad se realiza solo si la máquina se encuentra apagada.

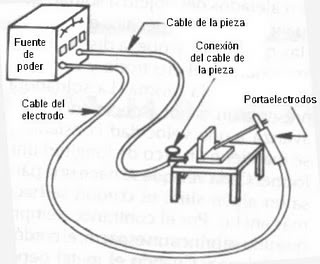

2.2. Circuito de Soldadura, Cuando no está en uso el porta electrodos, nunca debe ser dejado encima de la mesa o en contacto con cualquier otro objeto que tenga una línea directa a la superficie donde se suelda. El peligro en este caso es que el porta electrodo, en contacto con el circuito a tierra, provoque en el transformador del equipo un corto circuito. La soldadura no es una operación riesgosa si se respetan las medidas preventivas adecuadas. Esto requiere un conocimiento de las posibilidades de daño que pueden ocurrir en las operaciones de soldar y una precaución habitual de seguridad por el operador.

proceso soldadura por arco

3.- Procedimiento Soldadura por Arco

Mientras se mantiene el electrodo sobre la junta se produce una chispa eléctrica mientras se funden la base y el electrodo, formándose el cordón de soldadura, la aparición de un punto brillante indica que el metal ha alcanzado su punto de fusión cuando se mantiene este estado se mantiene una soldadura brillante y regular, sin sobreespesores sin formación de “ Escoria”.

Aplicaciones Soldadura por Arco

Son apropiados para soldadura vertical, tienen alta penetración en todas posiciones y dan propiedades mecánicas razonables. Generan gran cantidad de hidrógeno con el riesgo de fracturas en la zona afectada por el calor. La soldadura por arco tiene ciertas ventajas con respecto a otros métodos. Es más rápida debido a la alta concentración de calor que se genera y por lo tanto produce menos distorsión en la unión. En algunos casos se utilizan electrodos fusibles, que son los metales de aportación, en forma de varillas recubiertas de fundente o desnudas; en otros casos se utiliza un electrodo refractario de volframio y el metal de aportación se añade aparte.
