Simbología moderna de Soldadura

Desde siempre, para soldar, se deben seguir ciertos patrones, los cuales al saber su significado ya son fáciles de entender. Éstos deben de seguirse aún sin tener conocimiento de ingeniería. Son gráficos a los que se le llaman simbología de soldadura, los cuales se utilizan para identificar las soldaduras. Es una forma diferente de dar instrucciones para soldar.

Estructura de la simbología de soldadura

Se inicia con una línea base, que es horizontal. Se le denomina base, porque sobre ésta se irán agregando los demás símbolos de soldadura. Como por ejemplo, una línea adicional con una flecha al finalizar, lo cual hace referencia a que deben ser soldados. Estas líneas adicionales pueden variar, tanto para arriba o para abajo, para la derecha o izquierda, pero siempre en forma diagonal.

Si en algún símbolo se ven flechas ambos lados de la línea base, quiere decir que cualquiera de los lados es idea para soldar. Esta simbología mayormente tiene forma de T.

La soldadura siempre se va a guiar de la línea principal para continuar el camino del trabajo a realizar. Incluso si hubiera in círculo en el camino, se debe seguir la ruta.

¿Qué significado tienen los símbolos?

• Muestra el lugar a soldar.
• Da a conocer el tipo de soldadura por trabajo a realizar.
• En algunas ocasiones la línea base puede tener cola, pero mayormente es omitida.
• Lo que se puede mostrar adicional al símbolo son acotaciones, las cuales pueden significar varias cosas, ya sea la longitud, dimensiones o distancia.

La persona que haga el plano con los símbolos de soldadura,  debe saber lo que significa cada símbolo y exactamente para qué se utiliza. Así el plano será fácil de entender y se podrá realizar una buena obra.

Existen tipos de soldadura, los cuales cada uno tiene un símbolo:

1. Soldadura de Filete. Se caracterizan por su forma triangular perfecta, pero centrada bajo la línea base. Sirve específicamente para todo tipo de esquinas, incluso para los símbolos en forma de T. Esta soldadura une los dos elementos para que terminen de fundirse con el metal.
2. Soldadura intermitente. Normalmente suele continuar después de la soldadura de filete. Se caracteriza por ser una línea de guiones, pero con espacios vacíos. Es así como muestra, con los guiones, sólo las partes que se deben soldar.

Nunca olvide que la línea de referencia nunca cambia, siempre es la misma, y en base a ésta se inicia todo un diseño de soldadura.

Elementos-de-un-símbolo-de-soldadura

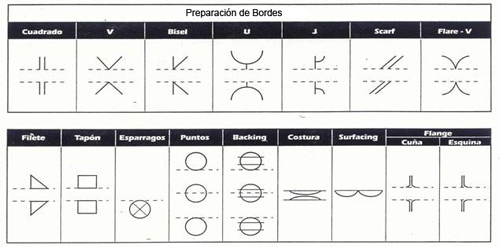

Preparación-de-Borde
