Nivel Ojo de Buey

El nivel de ojo de buey es un pequeño instrumento de medición, que como lo indica su nombre, pertenece a la familia de los niveles a muchos de los cuales nos hemos referido en el artículo técnico «Tipos de Niveles y sus Aplicaciones». Su diseño, diferente a los niveles estándares lo convierte en una herramienta muy útil para trabajo específicos.

¿Qué  es entonces un nivel ojo de buey?

Este tipo de nivel es de forma circular y con un diámetro aproximado de 20 a 150 mm. Posee una estructura hueca y rellena con un líquido, dentro de este líquido posee una burbuja de gas, que se utiliza para verificar la posición horizontal de un objeto. La ubicación de la burbuja indica el ángulo y el sentido de inclinación del objeto con respecto al plano horizontal. El nivel de ojo de buey, tiene un radio en su cara superior lo que ocasiona que la burbuja de gas, gracias a su flotabilidad, se localice en el punto más alto.

Generalmente posee una base plana y una cara superior un poco convexa y transparente. La cara superior posee marcas circulares para indicar el centro de manera clara. Cuando la burbuja se ubica de manera exacta dentro de la marca circular, quiere decir que el objeto que se está verificando se encuentra en posición horizontal.

La característica más destacable del nivel ojo de buey, es que gracias a su diseño, permite una lectura de 360° de medidas de nivelación.

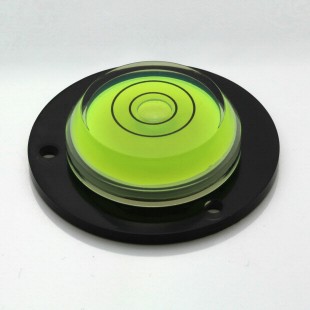

Nivel Ojo de Buey

Sensibilidad del Nivel ojo de buey

Uno de los aspectos de mayor relevancia de los niveles ojo de buey, es su sensibilidad para realizar la medición.

En el caso de este tipo de niveles, la sensibilidad se expresa como el ángulo de inclinación. Un ejemplo sería: 30 minutos angulares o 0,5 grados. Este sería el ángulo en el que debe inclinarse el nivel para mover su burbuja 2 mm. Un nivel con mayor sensibilidad sería un nivel con 6 minutos angulares.

La sensibilidad puede expresarse también en milímetros por metro, lo que es igual a la diferencia de altura por unidad de longitud.

Esta característica de los niveles, es muy importante considerar al momento de su adquisición.

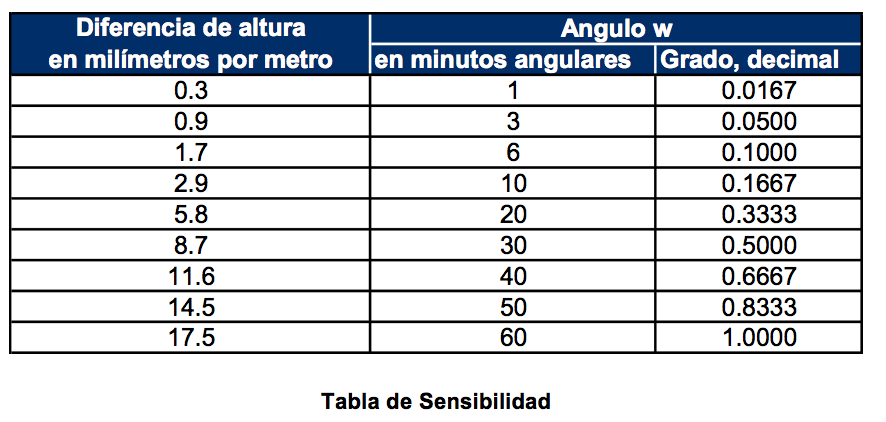

Nivel Ojo de Buey – Tabla de Sensibilidad

Usos y funciones del nivel ojo de buey

Los niveles ojo de buey son implementados en una gran variedad de objetos, que requieren ser alineados con la mayor precisión.

Se utilizan para medir y nivelar una amplia gama de cosas, como máquinas, herramientas, mesas, instrumentos de precisión como básculas, balanzas, artefactos pequeños, cámaras, así como electrodomésticos, entre otros.

Desde un punto de vista general existen dos tipos de niveles, los portátiles y los que se pueden instalar o apernar sobre el objeto a nivelar.

Los portátiles, simplemente se colocan sobre el elemento a nivelar y se realizan los arreglos, hasta que la burbuja de gas se coloque centradamente dentro de la marca con forma de aro, de esta manera se obtiene la nivelación perfecta.

Para instalar un nivel de ojo de buey sobre un objeto, sólo se deben utilizar los orificios de la base del instrumento para atornillar el mismo a la superficie deseada. A medida que se vaya atornillando se deben realizar los ajustes necesarios para que la burbuja del aparato de medición, se ubique con precisión dentro de la marca circular de la cara superior del aparato.

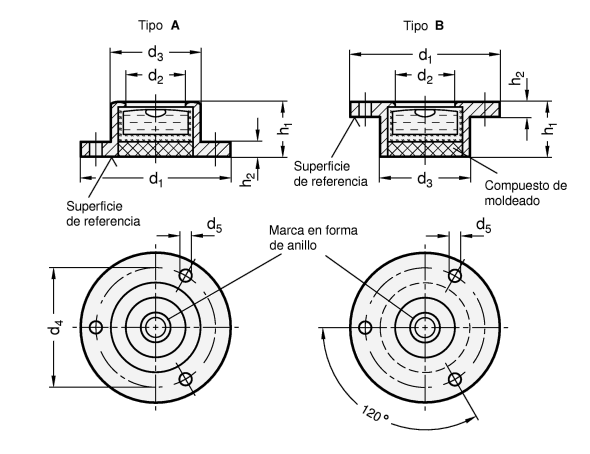

Partes de un Nivel Ojo de Buey

Instalación de nivel ojo de buey

Esta instalación de nivel se emplea mucho en los casos en los que se requiere verificar la nivelación constante de un elemento móvil. Son especialmente útiles para verificar la nivelación de maquinarias, instrumentos, balanzas, ascensores externos utilizados en construcción o mantenimiento, plataformas elevadoras, grúas estáticas y móviles, camiones grúas, manipuladores telescópicos, excavadoras y volquetas. El nivel ojo de buey, le indica al operador del equipo o maquina, el punto de seguridad que le permite trabajar en un rango de inclinación seguro. La medición indicada por el instrumento, ayuda a prevenir que el vehículo o maquina de trabajo sufra un volcamiento.

Tipos de niveles de ojo de buey

Adicional a la clasificación mencionada en el punto anterior, existen una gran gama de diseños de niveles.

Nivel de vidrio, este tipo de nivel es portátil se puede utilizar sobre cualquier objeto y cuenta con una alta precisión. Su circunferencia es de aluminio anonizado y su lente es de vidrio esmerilado.

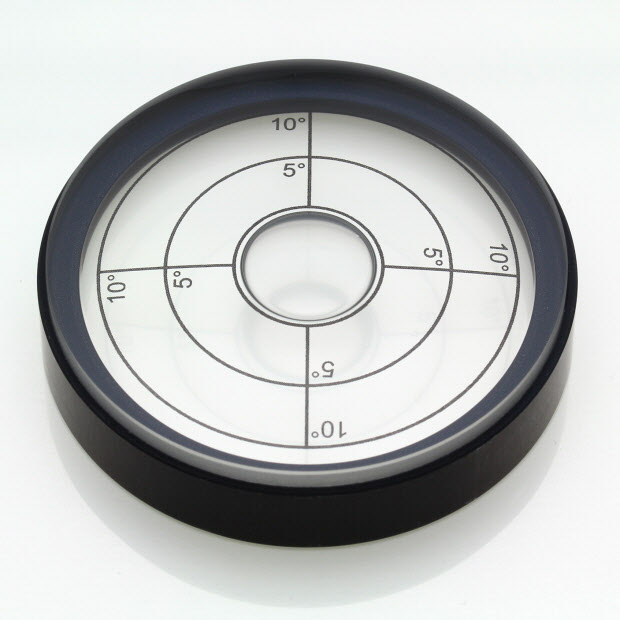

Nivel Ojo de Buey – Vidrio

Nivel de envase, este tipo de nivel posee una base o estructura alta en comparación a los otros niveles ojos de buey. Se podría decir, que el nivel está envasado en esta estructura.

Se nivelan tomando como referencia la superficie inferior de su estructura mecanizada con precisión, de tal manera que cuando se coloca sobre una superficie nivelada, la burbuja del instrumento se ubica dentro de la marca de referencia.

Se pueden utilizar de manera independiente, sobre una superficie o dentro de una cavidad.

Algunas presentaciones de este tipo de nivel, tienen su contenedor de plástico, lo cual economiza su precio y le da mayor resistencia. También pueden ser de vidrio, lo que brinda una mejor apariencia y precisión.

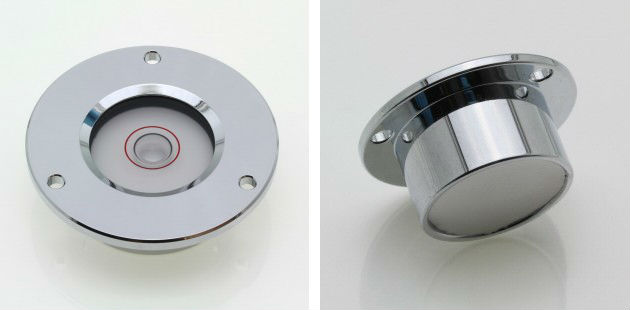

Nivel Ojo de Buey – Tipo Envase

Nivel de plástico, están elaborados en acrílico y están diseñados para utilizarse en balanzas, trípodes de cámaras y bases nivelantes. Cuentan con un movimiento de burbuja confiable y alta sensibilidad. Son de diseño sencillo y muy fácil de transportar.

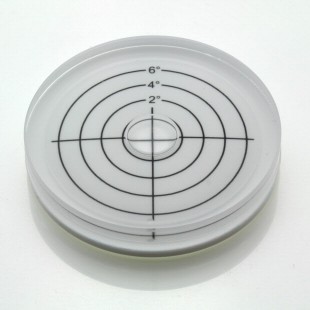

Nivel Ojo de Buey – Plástico

Nivel imantado, con esta práctico nivel, se puede realizar la medición y nivelación sin necesidad de sostenerlo, pero manteniendo la ventaja de portabilidad del instrumento. Practico y sencillo, puede emplearse sobre maquinaría, trailer, casas remolques, etc.

Nivel brillante, como característica adicional a todas las características estándares, este nivel ojo de buey posee la función de brillar en ambientes oscuros. Para contar con tan útil función, el nivel debe cargarse con la luz del día. Perfectos para trabajos en áreas cerradas o pequeñas, al igual que para trabajos en horarios nocturnos.

Nivel montado sobre superficie, este nivel presenta una base circular más ancha a su circunferencia, en la cual presenta 3 orificios a través de los cuales puede ser atornillado a una superficie. Al ser instalado, el nivel quedaría a una altura considerable sobre la superficie, tomando su base como referencia. Sin embargo, este tipo de nivel, al igual que el tipo de envase, se nivela tomando como referencia la superficie inferior de su estructura mecanizada con precisión, de tal manera que cuando se instala sobre una superficie nivelada, la burbuja se ubica con precisión dentro de la marca circular.

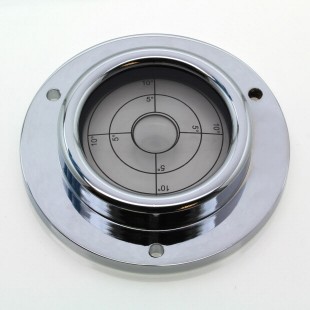

Nivel Ojo de Buey – Montado sobre superficie

Nivel para empotrar, estos tipos de niveles están diseñados para ser empotrados en un orificio. Algunos poseen en su base los agujeros para ser atornillados a la superficie y otros poseen el diseño para ser adheridos a la cavidad de instalación. Cuando el instrumento es instalado y su base atornillada esta sujeta a una superficie perfectamente nivelada, la burbuja del instrumento lo indica, colocándose dentro de la marca con forma de aro.

Los niveles de ojo de buey, generalmente tienen presentaciones en diferentes tamaños, por lo que se debe tener en cuenta este aspecto al momento de realizar la selección.

Excelentes y prácticos instrumentos de nivelación, los niveles ojos de buey son la opción perfecta para mediciones bidimensionales.
