Nivel Láser ¿Cómo nivelar y colocar ménsulas, repisas y estantes flotantes correctamente?

Debido al auge que ha tomado la construcción en gran parte del mundo, son muchos los proyectos de calidad que se pueden hacer con un presupuesto ajustado que apunte al ahorro de tiempo y mano de obra, tanto en las grandes edificaciones como en el hogar.

En respuesta a esta creciente demanda, la tecnología ha creado herramientas muy útiles, y un sector que se ha visto favorecido es el de las herramientas de medición. Hoy en día podemos encontrar una variedad de ellas en el comercio, pero sin duda uno de los elementos imprescindibles son los niveles, ya que ninguna obra de construcción puede obviar tres etapas lógicas que constituyen su esencia misma: la nivelación, el aplomado y la alineación en escuadra. Y de este grupo numeroso, los niveles láser son los grandes protagonistas electrónicos de la era actual, que conforman la incorporación tecnológica más reciente y adaptable a las necesidades más exigentes.

Los ingenieros, contratistas, diseñadores, obreros y hasta el aficionado hogareño han adoptado los niveles láser para obtener la calidad y precisión capaces de asegurar la máxima productividad. No solo eso: los niveles láser de hoy son pequeños, livianos, cómodos, sencillos de manejar y de costo accesible.

Los niveles láser más comunes y difundidos son los de líneas. Existen numerosos modelos y diseños, que no solo varían en el número de líneas que proyectan, sino también en el color del láser. Así, dependiendo del modelo y/o fabricante podemos optar por niveles láser de una línea o de dos líneas cruzadas, proyectadas ya sea a 180 grados o a 360 grados, tanto en modelos de luz láser roja (los más comunes) como verde.

Para todos aquellos aún indecisos acerca de qué nivel láser elegir para usar en su hogar o llevar en su caja de herramientas, en esta ocasión vamos a ejemplificar dos prácticos modelos autonivelantes muy accesibles que nos servirán para una infinidad de aplicaciones.

Nivel láser rojo de dos líneas

Uno de los modelos más sencillos, pero no por ello menos prácticos, es el nivel de dos líneas cruzadas como muestra la figura de abajo.

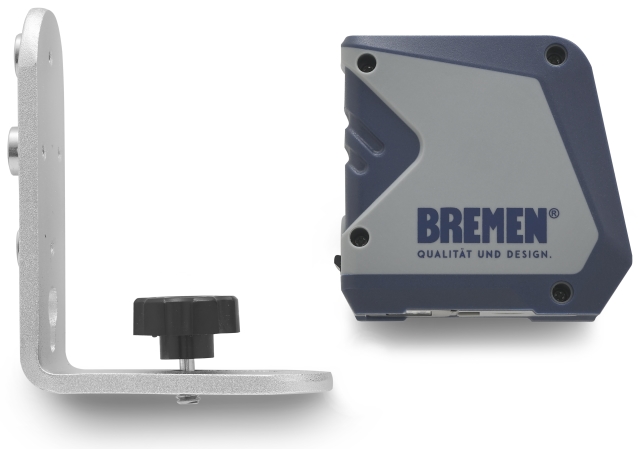

Nivel Laser rojo de dos lineas

De tamaño muy manejable y compacto que no supera los 7 cm en su dimensión más larga, este nivel de líneas puede montarse sobre un soporte magnético provisto por el fabricante, lo cual facilita las tareas de nivelación, como veremos más abajo. También cuenta con una rosca estándar de 1/4 pulgada para que pueda montarse fácilmente sobre un trípode. Funciona con dos pilas tipo AA, que le garantizan un funcionamiento de más de 30 horas.

Los componentes de este nivel son pocos y sencillos, y podemos conocerlos en la siguiente figura.

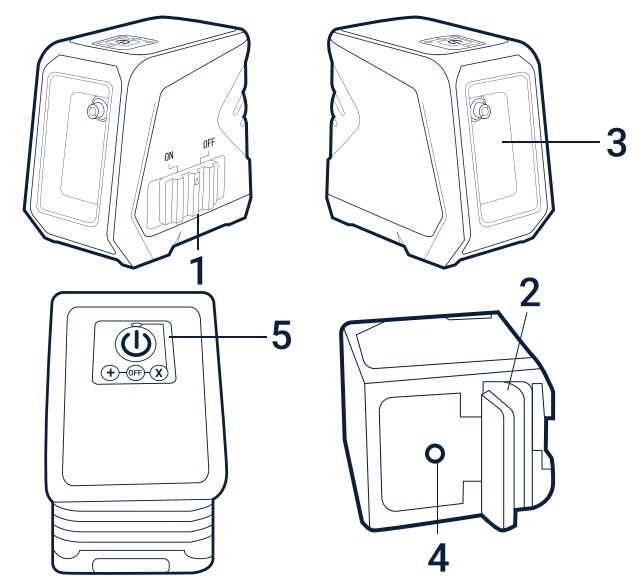

Partes de un nivel laser de lineas

1. Interruptor de encendido / apagado.
2. Compartimiento de pilas.
3. Ventana de salida de línea láser.
4. Rosca de 1/4″ para trípode.
5. Selector

Tal sencillez lo hace ideal para la colocación de pisos y revestimientos en paredes, alineación de puertas y ventanas, nivelación de escaleras, colocación de cielorrasos, cuadros y adornos, así como también para trabajos en madera y pintura.

Cuenta con un excelente alcance de 20 metros, que puede fácilmente expandirse a 50 metros si se usa un receptor láser, y ofrece una precisión de ±3 mm/10 m.

Nivel láser rojo de dos líneas 360 grados

Los que desean una medición más profesional, con el mismo alcance que el nivel anterior, pero con mayor precisión (±2 mm/10 m) y/o en exteriores, pueden considerar otro modelo más completo como el que se muestra debajo.

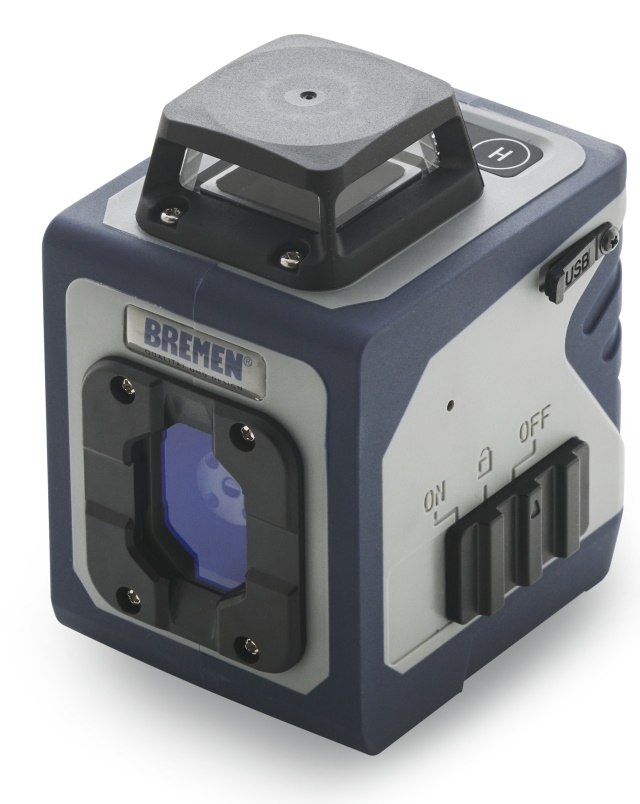

Nivel laser de 360 grados

Se trata de un nivel láser de dos líneas cruzadas, donde la línea horizontal se proyecta en un entorno de 360 grados alrededor del lugar de trabajo, por lo que sus aplicaciones se extienden a múltiples usos en la construcción en seco y steel framing, instalación de muebles de cocina donde se necesita nivelar tanto mesadas como alacenas, nivelación de pisos, instalación de techos acústicos y cielorrasos en general, e incluso numerosas aplicaciones en exteriores si se cuenta con el receptor láser adecuado.

Estos niveles ofrecen un rendimiento máximo cuando se montan en un soporte magnético incorporado por el fabricante, o bien en trípodes, y vienen provistos de una placa objetivo, que mejora el reflejo del láser cuando las condiciones de medición son desfavorables, por ejemplo, bajo una fuerte incidencia de la luz solar.

También presentan alimentación dual, que permite su uso con 4 pilas tipo AA, o bien mediante una fuente externa gracias a su interfaz USB, mediante la cual el dispositivo puede conectarse a un cargador portátil o incluso a una computadora.

La siguiente figura muestra los componentes principales de este tipo de niveles láser de 360 grados.

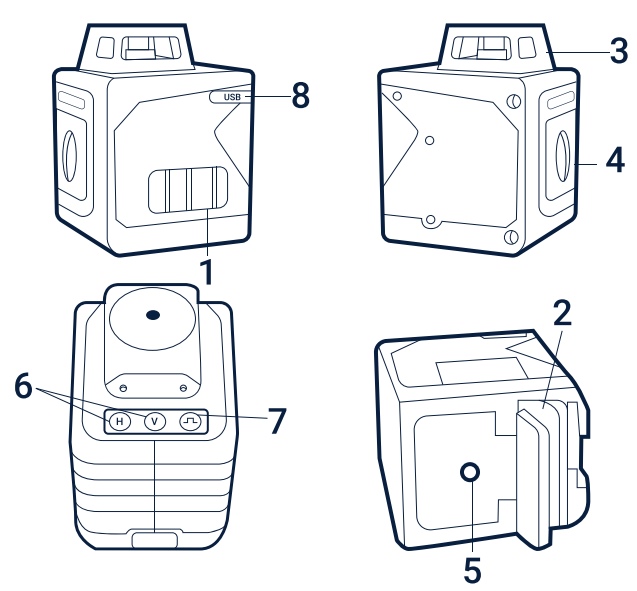

Partes del Nivel laser de 360 grados

1. Interruptor de encendido / bloqueo / apagado.
2. Compartimiento de pilas.
3. Ventana de salida de la línea horizontal 360°.
4. Ventana de salida de la línea vertical.
5. Rosca de 1/4” para trípode.
6. Botón de línea láser: Horizontal / Vertical.
7. Botón de modalidad interior/exterior.
8. Interfaz USB.

Ahora bien, para comprender su facilidad de uso, veamos unos ejemplos prácticos y muy sencillos acerca de la aplicación que pueden tener estos niveles.

Ejemplo 1

Supongamos que deseamos instalar una repisa en una pared de nuestra sala de estar. Tenemos un decorativo modelo rústico de repisa con tensores como muestra la figura de abajo y, por su diseño, apreciamos que será un trabajo delicado que debe realizarse muy bien, porque quedará 100% a la vista. La condición esencial es, pues, que la repisa se vea correctamente nivelada en nuestra pared.

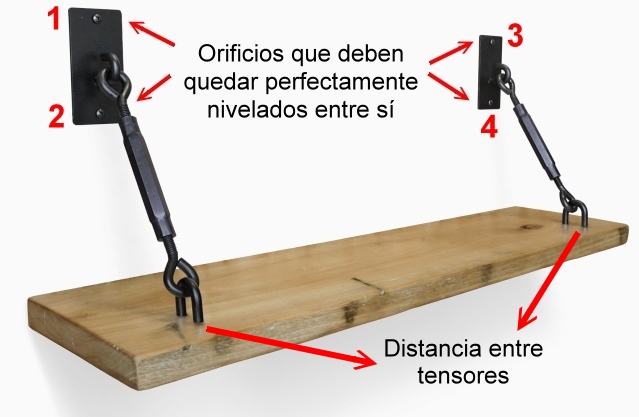

Instalar Nivelar Repisa

¿Cómo podemos lograrlo?

Para ello, bastará usar el nivel láser de 2 líneas más sencillo que presentamos primero en este artículo y seguir los pasos que enumeramos a continuación.

Paso 1

Una vez elegido el lugar deseado en la pared, usamos un taladro con la broca adecuada para efectuar un primer orificio donde irá el tornillo de uno de los soportes de la pared, por ejemplo, en la figura de arriba, el tornillo en la posición 1, e insertamos el taco correspondiente. A partir de este orificio, los restantes deberán estar perfectamente nivelados (1-3 y 2-4) y aplomados (1-2 y 3-4) entre sí.

Paso 2

Montamos el nivel láser en su soporte magnético incluido en el estuche, o bien sobre un trípode y lo encendemos, con lo cual se activarán las líneas láser mientras el dispositivo comienza su operación de autonivelación. Presionamos el botón selector para apagar las líneas y después lo volvemos a encender de manera que las líneas queden fijas. Como muestra la siguiente figura, veremos este tipo de patrón proyectado en la pared, es decir, una línea vertical V y una línea horizontal H.

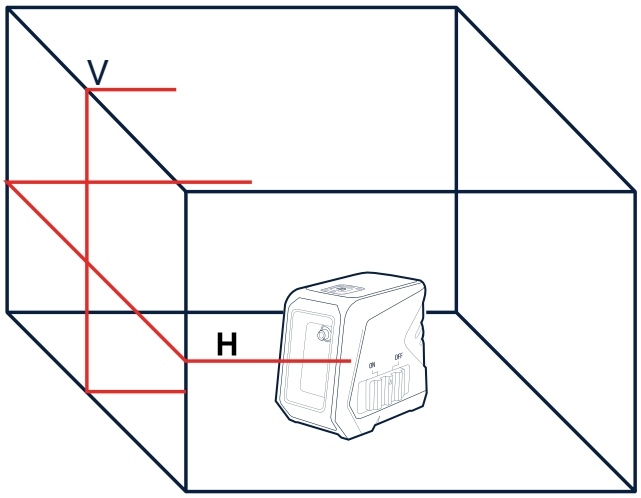

Proyección de un nivel laser de lineas sobre pared

Paso 3

Orientamos el nivel de manera que la intersección de las líneas V y H pase justo por el centro del orificio 1 que acabamos de perforar. La figura de abajo nos indica que una vez logrado esto, tendremos instantáneamente marcadas las rectas por donde deberemos perforar los orificios 2 (línea V) y 3 (línea H).

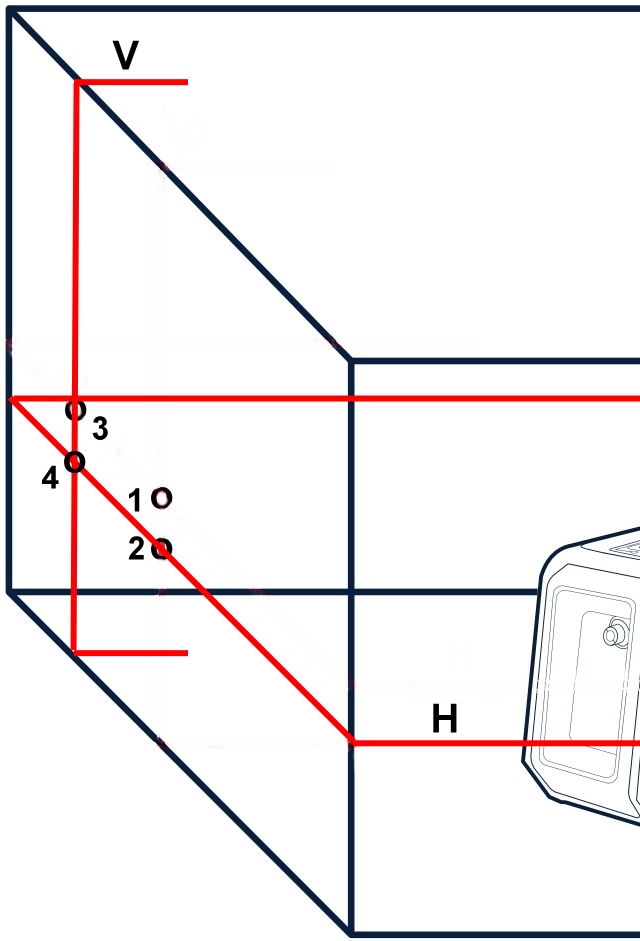

Nivel laser para agujeros en pared

Paso 4

Lo que debemos hacer ahora es conocer exactamente la distancia entre los orificios 1 y 2 que hay en el soporte para poder marcarlos en la pared. Para ello podemos optar por una de estas dos alternativas:

• Medir dicha distancia con una regla o cinta métrica sobre el propio soporte y trasladar esta medición sobre la línea V proyectada en la pared para marcar con un lápiz el orificio 2.
• Con un destornillador manual o eléctrico, atornillar el soporte en el orificio 1 y siguiendo la línea V proyectada en la pared, mover ligeramente el soporte hasta que el orificio de este quede en el centro de la línea V, y finalmente marcar con un lápiz el orificio 2.

Usamos un procedimiento similar para marcar con precisión el orificio 3, aunque esta vez valiéndonos de la línea H proyectada en la pared y teniendo en cuenta la distancia que hay entre ambos ganchos del estante desde donde parten los tensores.

Paso 5

Lo que nos queda ahora es establecer con precisión el lugar correcto del orificio 4. Para ello, desplazamos ligeramente el nivel láser, de manera que la línea H ahora pase por el centro del orificio 2 y la línea V pase por el centro del orificio 3. Eso nos dará las coordenadas perfectas para marcar el orificio 4.

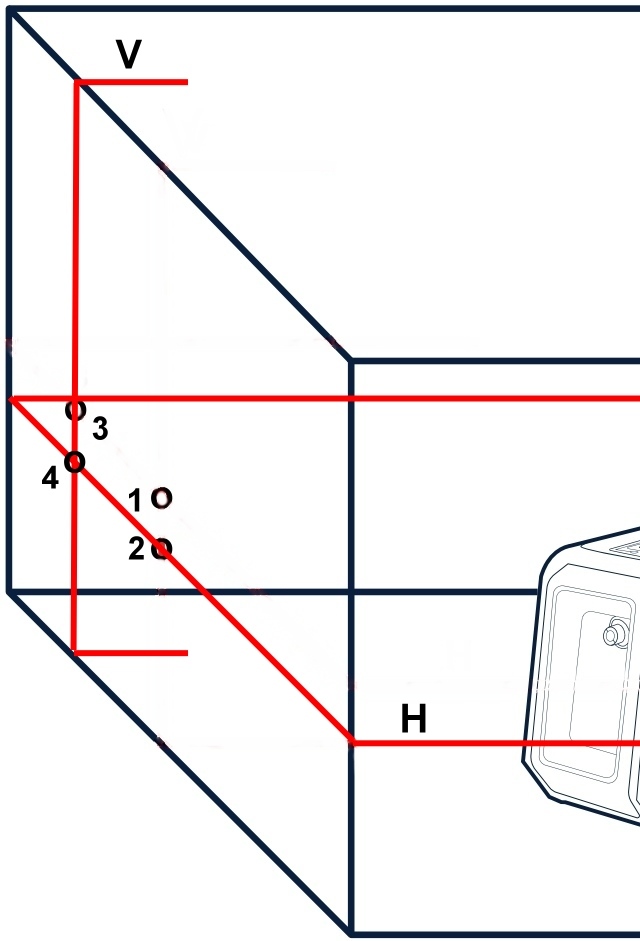

Nivel laser para agujerear en pared

Paso 6

Ahora que tenemos marcados con precisión los cuatro orificios, perforamos todos con un taladro, instalamos los tacos con ayuda de un martillo y finalmente atornillamos la repisa a la pared. Así tendremos la seguridad de que esta habrá quedado correctamente nivelada y lucirá de maravillas en nuestra sala.

Ejemplo 2

¿Y qué tal si nos entusiasmamos con el ejemplo anterior y adquirimos más repisas similares para colgarlas en tres o en las cuatro paredes de la misma sala? Podríamos colocarlas a distinto nivel en cada pared, o bien seguir un patrón uniforme y que todas queden al mismo nivel, por ejemplo, a 1,5 m del piso.

Si nos decidimos por distintos niveles, solo repetiremos los 6 pasos anteriores en cada pared donde deseamos colocar las repisas. Pero si elegimos colocarlas a todas al mismo nivel, entonces el nivel láser de 2 líneas de 360 grados será nuestro aliado infaltable. Esto también es válido si, por ejemplo, queremos instalar una guarda de madera o pintar una guarda alrededor de toda la habitación.

La gran ventaja del nivel láser de 360 grados sobre el anterior es que el patrón de líneas que veremos proyectadas en las paredes es el que muestra esta figura.

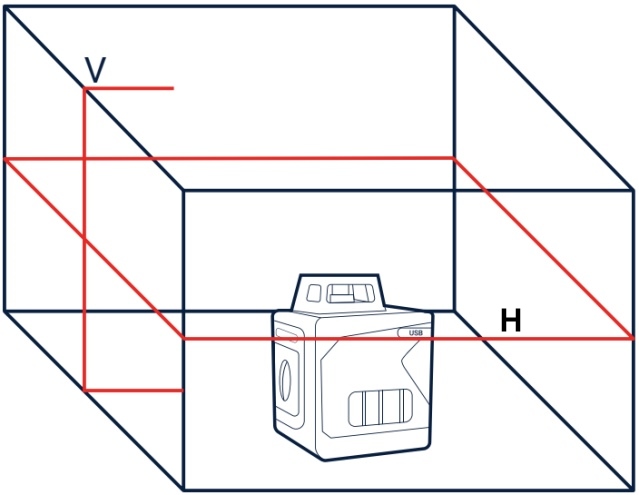

Nivel laser 360 grados para instalar muebles

Es decir, siempre tendremos la línea vertical V sobre una de las paredes, pero ahora la línea horizontal H se proyecta simultáneamente en las cuatro paredes, ofreciendo una invalorable ayuda a la hora de alinear todo tipo de objetos a la misma altura del piso.

Por lo tanto, si queremos instalar una repisa en cada pared, solo debemos montar el nivel láser en un trípode, proyectar las líneas V y H, como indicamos anteriormente, y ya tendremos las marcas para los orificios horizontales 1-3 (o 2-4) en las cuatro paredes al mismo tiempo. Solo quedará aplomar los orificios 1-2 y 3-4 simplemente girando 90 grados el nivel para marcarlos sucesivamente en cada una de las paredes, tal como procedimos en los pasos enumerados más arriba.

Si deseamos instalar una guarda de madera, o pintar una guarda, ni siquiera necesitaremos la línea vertical, ya que solo basta seguir la línea H en todo el perímetro de la habitación.

Por su parte, para pintar la guarda, y dependiendo del ancho deseado de esta, podemos guiarnos con una primera línea H para colocar la cinta de enmascarar del borde superior y después desplazar el nivel láser de 360 grados hacia abajo para obtener otra línea H que nos permita colocar la cinta de enmascarar del borde inferior. Apagamos el láser y comenzamos con la tarea de pintura. ¡Nada más práctico!

Como podemos apreciar, dos niveles láser sencillos y fáciles de manejar que pueden conseguirse en el mercado nos ofrecen una variada serie de beneficios que no solo redundarán en rapidez y comodidad, sino que también brindarán un acabado profesional a nuestros trabajos.
