Introducción al Compas

El compas es un instrumento de medición, utilizado como símbolo, desde tiempos inmemoriales. Existen pinturas que lo ubican hace más de 5.000 años, aunque con seguridad esta fecha no indica la creación de esta valiosa herramienta que mantiene su vigencia hasta nuestros días.

Fo-hi-Escuadra y Compas

Utilizado por profesionales de la construcción, arquitectos, artesanos textiles y casi en cualquier aplicación en la que es necesario buscar el centro o transportar las mediciones a partir de un patrón el cual mantienen sin graduación. Son particularmente útiles para realizar mediciónes de distancias entre superficies, sobre superficies o también para comparar medidas basadas en un patrón, como por ejemplo reglas graduadas. Eventualmente son utilizados al realizar la inspección de piezas en tornos, los compases nunca se deben utilizar mientras la pieza esté girando ya que las lecturas serán imprecisas e ilusorias, pero aún más importante, existe el peligro de que la herramienta sea arrancada de las manos del operador.

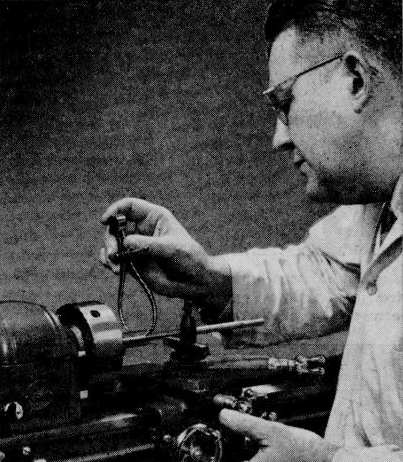

Apliación del Compas – Medición en Torno

Al utilizar el compas para tomar una proporción o medida, es importante que el contacto con la pieza sea muy suave aunque firme. Una forma de verificar si estamos haciéndolo correctamente es utilizando el sentido del tacto para verificar que la presión pueda percibirse en la punta de los dedos.

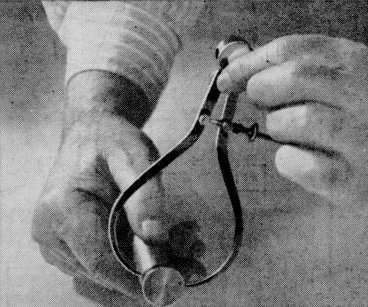

Apliación del Compas – Medición de Piezas

Para transformar la proporción en una medida con indicación numérica, lo correcto es utilizar una regla graduada y hacer coincidir los extremos el compas con la escala graduada. De esa manera obtendremos la medida cierta de la pieza. Las medidas realizadas por este medio pueden realizarse con un riesgo de error muy pequeño, si es que el operador cuenta con la pericia y el cuidado necesarios.

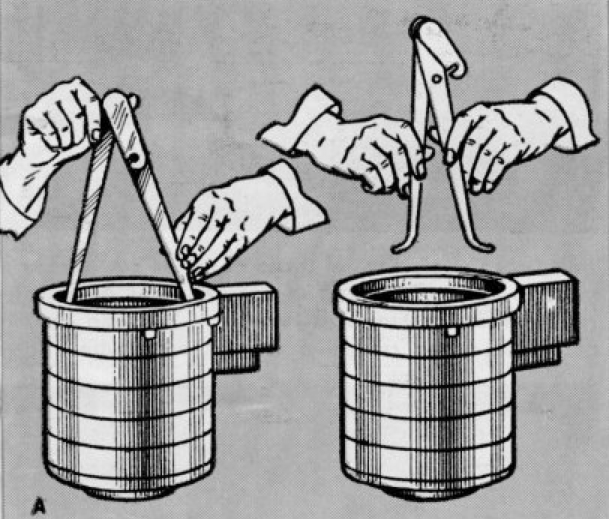

Aplicación del Compás de Interior

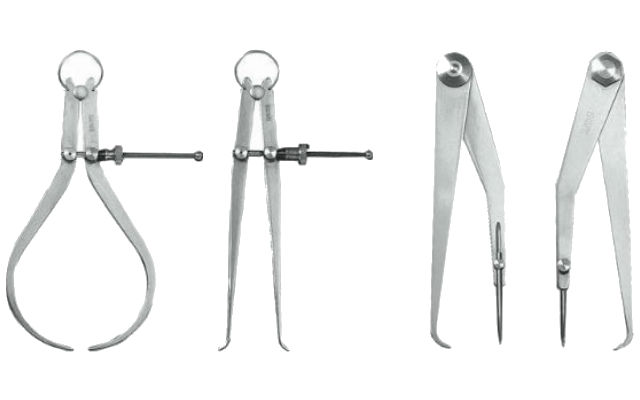

Tipos de Compases

Aunque existen diferentes clasificaciones para los compases, a continuación propondremos una que puede servir de orientación.

Compases con Brazos Planos

Utilizados tanto para medidas de interiores como exteriores, incluyen un resorte en el arco y una tuerca ajustable mediante un tornillo que para regular la presión sobre los brazos y así lograr la posición deseada.

Compases de Punta

Se utilizan para obtener medidas entre líneas o puntos; para transportar medidas tomadas de una regla de acero, y para trazar círculos o arcos. Las puntas son aladas y los brazos paralelos permiten que las mediciones se efectúen por comparación visual en lugar del tacto. Los compases de punta están limitados en su alcance por causa de la abertura de sus brazos, y se tornan menos eficientes en trazos y aplicaciones similares cuando las puntas están decididamente inclinadas en relación a la supercie que está siendo trazada.

Compases de Centrar

Combinan una punta recta con una curva, frecuentemente son utlizados para trazar líneas paralelas a partir de un borde o para localizar el centro de una pieza cilíndrica.

Existen también otras formas de clasificar los compases, como veremos en la figura a continuación, en compases de interiores y de exteriores. Esto es, de acuerdo al tipo de medición a realizar.

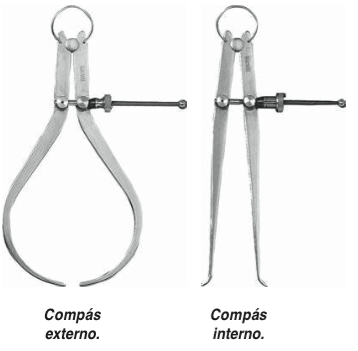

Tipos de Compases- Compas de Exterior y Compas de Interior

Al utilizar cualquier instrumento de medición es importante recordar que es imposible lograr una medición perfecta, sin embargo, hay que respetar las tolerancias y los límites; entendiendo tolerancia como el error o variación permisibile en una medida determinada y límite como la medida mayor y menor que puede existir en una pieza.
