¿Cómo usar un Multímetro?

El multímetro consiste en la unión de tres herramientas de medición (voltímetro, amperímetro y ohmímetro) en uno. Este instrumento múltiple permite medir voltajes de corrientes alternas (CA), de corrientes directas (DC), resistencia, continuidad, temperatura, capacitancia, transistores, etc. Existen también multímetros con muchas más opciones como osciloscopio, generadores de señal, entre otros. Existen multímetros analógicos (con aguja) y digitales. Últimamente los más usados son los digitales, pero sin obviar los analógicos que también siguen siendo usados ya que brindan una respuesta más rápida gracias al movimiento de su aguja.

En un artículo anterior tratamos de manera general e introductoria, este versátil instrumento. En el presente artículo indicaremos en detalle, cómo se debe emplear el multímetro para obtener la medida deseada.

¿Cómo usar un multímetro?

En primer lugar siempre debe saber qué es lo que va a medir, para de esta forma posicionar el conmutador en una forma u otra.

El aparato cuenta con dos terminales cuyas polaridades se caracterizan por colores: Negro (-) y Rojo (+).

Podemos encontrar principalmente cuatro tipos de mediciones.

1. AC V. Que es usada para las mediciones de tensiones de corriente alterna con expresión en voltios.
2. DC V. Para mediciones de tensiones de una corriente continua que se expresa en voltios.
3. DC A. Para tensiones de corriente continua que se expresa en el aparato en miliamperios.
4. Ohmios. Son usados para medir resistencias eléctricas y comprobar la continuidad en circuitos.

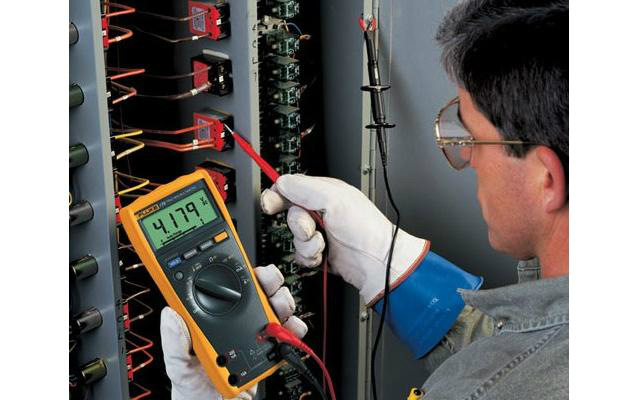

Multímetro – Aplicación

Medición de resistencia eléctrica con un multímetro

1. Posiciona la llave selectora en el signo “W” de tal forma que el multímetro se convierte en un Ohmímetro.
2. Coloca la escala apropiada según el tamaño de la resistencia a medir. Si no se conoce la cantidad de ohmios que posee la resistencia a ser medida, debes comenzar por colocar la escala más grande, y luego reducir paulatinamente hasta conseguir la escala que proporcione la mejor precisión dentro del rango.
3. Toma una resistencia y conecta los terminales del aparato en los extremos.
4. El número que sale en la pantalla, será el valor de la resistencia en Ohm (W).

Medición de voltaje CA con un multímetro

1. Posiciona el selector en la función VC A más alta.
2. Toca el lado NEUTRO del circuito con la punta de la sonda negra de prueba.
3. Toca el lado de la fase del circuito con la punta roja de prueba.
4. El número que sale en la pantalla será el valor del voltaje. (V)
5. Si lo que se desea medir es voltaje absoluto, se coloca la borna o sonda negra en cualquier masa, y la otra sonda en el punto a medir. Si lo que se desea es medir diferencias de voltaje entre dos puntos, solo de debe colocar una sonda en cada punto.

Medición de corriente CA con un multímetro

1. Fija el cable negro de prueba en el conector negativo tipo (COM).
2. Para medir corrientes hasta 200μA CD, posicione el selector de función en 200μA CD. Luego inserte el cable rojo en el conector tipo (uA/mA)
3. Después de cortar la energía del circuito, abra el circuito donde desea medir la corriente.
4. Con la punta de la sonda negra, pruebe el lado negativo del circuito.
5. Con la punta roja el lado positivo.
6. Emplee energía al circuito y el resultado saldrá en la pantalla.

Medir temperatura con un multímetro

1. Posicione la llave selectora en la posición TEMP.
2. Con la sonda de temperatura insertada en los conectores “COM” y “V”
3. Use los botones °F/°C para la unidad de temperatura que desee.
4. Con la cabeza de la sonda de temperatura, toque la parte donde desea medir y mantenga la sonda en contacto hasta q la lectura se estabilice.
5. La temperatura medida aparecerá en la pantalla.

Otras funciones de los multímetros

Existen algunos mutímetros diseñados para realizar funciones más avanzadas, tales como:

• Crear y detectar la frecuencia intermedia de un aparato, y un circuito amplificador con altavoz para auxiliar en la sintonía de circuitos de dichos aparatos. También permiten realizar seguimiento de la señal por medio de todas las etapas del receptor bajo prueba.
• Funcionan como osciloscopio sobre el millón de muestras por segundo en velocidad de barrido, y con alta resolución.
• Sincronización con otros instrumentos de medida, incluyendo a otros multímetros, para efectuar medidas de potencia puntual (Potencia = Voltaje * Intensidad).
• Se pueden emplear como aparato telefónico, para conectarse a una línea telefónica bajo prueba, durante la realización de medidas por la misma o por otra contigua.
• Comprobar los circuitos de electrónica de automóviles. Grabación de ráfagas de alto o bajo voltaje.

Multímetro – Aplicación

Estos instrumentos de medición son de gran utilidad, y de amplio uso y aplicación. Son herramientas prácticas, portátiles y versátiles, y muy eficaces.
