¿Cómo medir y calcular la cantidad necesaria de drywall para la construcción en seco?

El drywall, o placa de yeso, es un material que se usa cada vez más en la construcción. El procedimiento de instalación tiene varias instancias, e incluye el uso de diversas máquinas y herramientas, sin embargo, con los avances tecnológicos, muchas de las cuestiones que se resolvían de una manera, ahora buscan optimizarse de otra forma.

En este caso, abordaremos el tema de cómo calcular la cantidad de drywall necesario para la construcción en seco, utilizando para ello un medidor de distancia láser, lo que genera ventajas en cuestiones de tiempo y eficiencia.

Tradicionalmente se utilizaban diversos elementos de herramientas de medición para esta tarea: escuadras combinadas, plomadas, niveles y cintas métricas.

En un artículo anterior vimos una introducción al drywall, y también vimos cómo nivelar correctamente las placas; veremos a continuación cómo medir correctamente las superficies para calcular las cantidades necesarias de placas yeso a instalar.

Cómo usar el medidor láser de distancia para calcular las placas de yeso

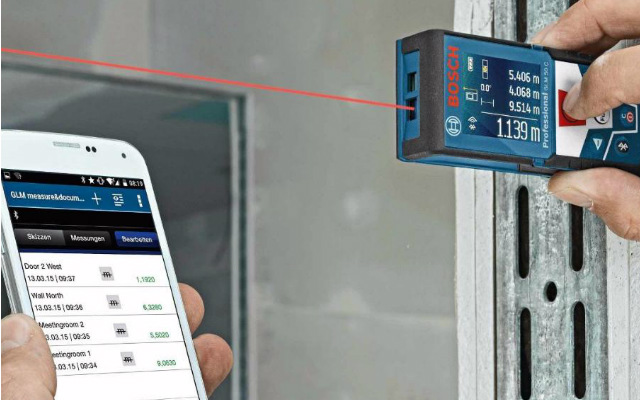

Previo a la colocación y nivelación, es necesario determinar, en base a las medidas de la pared, cuántas placas de yeso o drywall necesitaremos. Para ello haremos uso del medidor de distancia láser, un instrumento que nos simplificará enormemente la tarea, pues, además de tomar las medidas con exactitud y seguridad, nos permitirá volcarlas a un plano.

Preparación del instrumento

Si es la primera vez que utiliza la herramienta, necesitará realizar la conexión Bluetooth con un smartphone o una tablet para descargar e interactuar (si desea aprovechar esas características). De lo contrario, sólo necesita recargar el dispositivo y tomar alguna medida conocida para saber que está funcionando correctamente.

Para realizar la conexión Bluetooth, encienda en su smartphone o tablet esta característica y, luego de unos segundos, pulse en su medidor láser el botón con el símbolo de Bluetooth. Deje pasar unos segundos para que su teléfono o tablet descubran el nuevo dispositivo y estará listo para utilizar. Su medidor de distancia láser ya podrá operar y subir todas las mediciones a su teléfono o tablet.

Medición

Asumiendo que usted ya posee instalada la estructura que soportará las placas para la construcción en seco (el framing, las soleras y los postes que configuran el tabique junto con las rigidizadoras y las cementicias) y todo el trabajo de plomería y electricidad ya está hecho, debe tomar las medidas necesarias para calcular cuántos paneles de drywall o placas de yeso necesitará instalar.

Cálculo para una pared sin aberturas ni cortes

Para ello necesitará primero conocer las medidas de las placas de yeso, que generalmente vienen en placas de 1,20 m x 2,40 m.

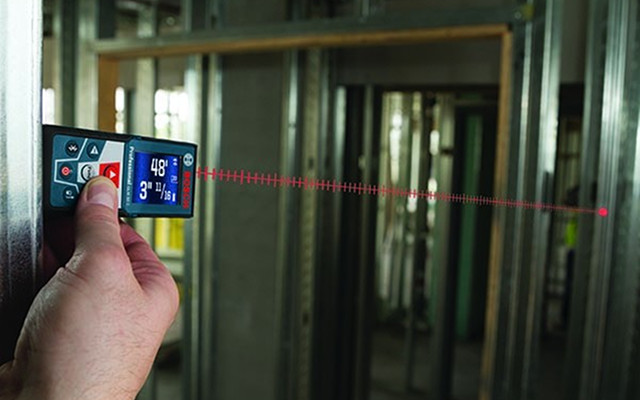

Sitúe el medidor láser de distancia en una superficie completamente vertical, y apunte el haz láser hacia la otra pared. Haga lo mismo desde el suelo hacia el techo, cuidando, en este caso, de que el haz láser apunte a la misma altura en la que se encuentra el comienzo de la solera superior.

Si tiene dudas sobre la escuadratura o nivel de alguna superficie, simplemente mídala con la función de ángulos que trae su medidor de distancia láser. En la foto de abajo podemos apreciar esta función.

Función de medidor de ángulos

Una vez obtenidas las medidas, será necesario realizar un simple cálculo de división.

Supongamos que la medida del piso al techo es exactamente 2,4 m. En este caso no necesitará cortar ningún retazo para rellenar, ya que las placas miden exactamente eso en altura.

Ahora bien, imaginemos que la longitud de pared a pared es de 7 m. Si usted posee placas de 1,2 m x 2,4 m, necesitará:

7 / 1,2 = 5,834

Esto es, 5 placas enteras y el equivalente a 0,834 de placa, que en metros equivale a:

0,834 x 1,2 ≈ 1 m

Esto quiere decir que en este caso, deberá cortar una placa de modo tal que tenga exactamente un metro de ancho.

Es importante tener en cuenta que las uniones entre paneles no deben coincidir con la posición de ninguno de los parantes o postes.

Medición para una pared con aberturas

El ejemplo anterior sirve como guía para comprender el método de medición, pero lo más probable es que nos encontremos con un tabique preparado para alojar al menos una abertura. Veremos aquí el caso de una pared con una puerta y una ventana.

El primer paso es seleccionar los puntos desde los cuales tomaremos las medidas necesarias. Para ello primero tomaremos las distancias, desde ambos extremos de la pared a colocar, a la puerta. Lo mismo haremos con la ventana, teniendo especial cuidado en entender que será necesario añadir un tramo adicional (distancia entre puerta y ventana). Finalmente, tomaremos las distancias de la puerta al techo y del suelo a la ventana, y de ésta al techo.

Con esas medidas debemos confeccionar un pequeño croquis como el que se muestra debajo.

Cálculo de croquis para drywall

Como se ve, tenemos siete medidas para tomar con el medidor de distancia láser: a y b representan la longitud y altura total de la pared a crear; c y d son las distancias horizontales entre paredes y puerta; e y f son las distancias horizontales entre pared y ventana y ventana y puerta, respectivamente; finalmente, g y h son las distancias de la ventana al techo y de la puerta, que en este caso particular coinciden.

Si b es equivalente a la altura del techo, el cálculo se reduce a buscar, dentro de los segmentos d, e y f, cuántas placas de yeso enteras caben. Si es necesario cortar todas, téngase en cuenta que, al colocarlas, los bordes no coincidan con ningún poste.

Se pueden cortar las placas de yeso o drywall de modo tal que copien la silueta de la ventana o de la puerta. De ese modo se desperdiciará menos material.

Una vez que el croquis esté listo, podrá buscar la mejor forma de aprovechar sus paneles drywall. Inevitablemente deberá cortar, pero hágalo teniendo en cuenta en primer lugar la posición de los parantes y luego la de las aberturas. Recuerde que, para evitar problemas, las uniones no deben coincidir con la posición de los parantes o postes.

Errores a evitar

• Es muy importante impedir que el punto de contacto entre placa y placa coincida con uno de los postes, ya que esto imposibilitaría la adhesión correcta cuando se aplique el compuesto de junta.
• Utilice un cutter para realizar los cortes, comenzando por la cara frontal (la que será visible al colocar los paneles) y luego por la parte trasera.
• Tenga en cuenta zócalos, tomacorrientes y ménsulas de carga.

Conclusiones

El uso del medidor de distancia láser solucionará muchos problemas a la hora de instalar paneles drywall, y achicará los tiempos de trabajo.

Recomendamos utilizar siempre la conexión Bluetooth entre el dispositivo de medición y su smartphone; de este modo mantendrá siempre guardadas sus mediciones, las cuales le servirán para crear planos o croquis de las obras que realice. Incluso es posible tomar fotografías y, mediante el uso del medidor de distancia láser, crear cotas en forma interactiva y sencilla.
